２４００ＭＨＺ　ｌｏｏｐアンテナ

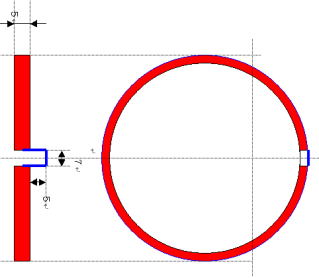

ラジエータ部分の加工
　①幅５ミリの銅の板を左の図の赤の部分のように
　　まげる
　②青の部分にスタブを取り付ける
　　　１ミリぐらいの銅線を１０ミリの長さでまず２本取り付け
　　　調整をしながら、長さを決定する。
　　　当方の値としては、５ミリ、７ミリぐらいで最終値とした。

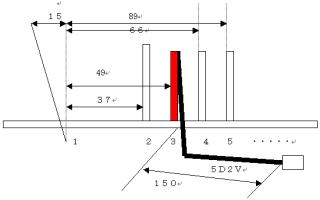

　③５Ｄ２Ｖのケーブルはスタブ部分に２ミリの穴を空け
　　　半田づけしたあと、防水として液体ゴムで、スタブも
　　　含めて、おおっておく。ケーブルの接続部は、すくなくとも
　　　雨などで、水が入らない程度には防水するほうがいいと
　　　思われる。　

直径２０ミリ　長さ２メートルのアルミパイプ
５ミリ幅のアルミの板（厚さ１ミリ）
５ミリ幅の銅の板（ラジエータ部分）

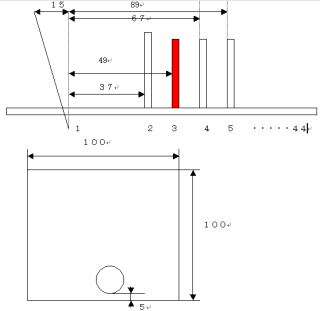

１０センチ角　厚さ１．５ミリのアルミ版（反射板）
５Ｄ２Ｖの同軸ケーブル２０センチ
Ｎ型のコネクタ
長さ２５ミリＸ３ミリのボルト　ナット
反射板を固定するためのＬ字金具

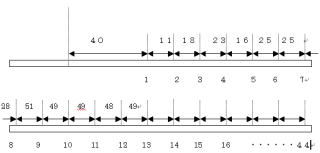

エレメント	反射板からの距離	直径	エレメントの長さ	ねじ穴の間隔	反射板からのねじの距離
１	０	100ｘ100	反射板
２	３７	４６	１４４	４０	４０
３	４８	４２	１３２	１１	５１　　（ラジエータ　銅）
４	６８	３７	１１６	１８	６９
５	８８．５	３７	１１６	２３	９２
６	１０５	３７	１１６	１６	１０８
７	１２９．５	３７	１１６	２５	１３３
８	１５５	３７	１１６	２５	１５８
９	１８３	３７	１１６	２８	１８６
１０	２３４	３７	１１６	５１	２３７
１１	２８３	３７	１１６	４９	２８６
１２	３３２	３６	１１３	４９	３３５
１３	３８０	３６	１１３	４８	３８４
１４	４２８	３６	１１３	４８	４３２
１５	４７７	３６	１１３	４８	４８０
１６	５２５	３６	１１３	４８	５２９
１７	５７４	３６	１１３	４８	５７８
１８	６２２	３６	１１３	４８	６２６
１９	６７１	３６	１１３	４８	６７５
２０	７２０	３６	１１３	４８	７２４
２１	７６９	３６	１１３	４８	７７２
２２	８１７	３６	１１３	４８	８２１
２３	８６５	３６	１１３	４８	８７０
２４	９１４	３６	１１３	４８	９１８
２５	９６２	３６	１１３	４８	９６７
２６	１０１１	３６	１１３	４８	１０１６
２７	１０６０	３６	１１３	４８	１０６４
２８	１１０９	３６	１１３	４８	１１１３
２９	１１５７	３６	１１３	４８	１１６２
